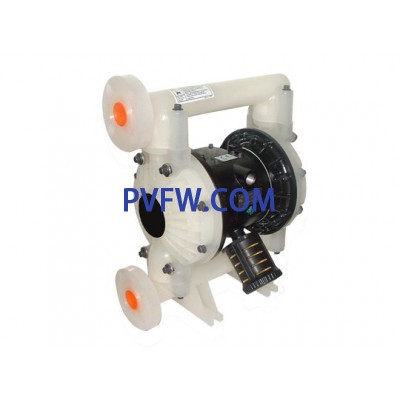

QBY型气动隔膜泵

性能及特点

NBQ气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、不需灌引水，吸程高达7m，扬程达70m，出口压力≥kgf/cm2；
2、流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微；
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）；
4、该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥 或腐蚀性介质时，不会造成环境污染和危害人身安全；
5、不必用电，在易燃、易爆志气使用安全可靠；
6、可以浸没在介质中工作；
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，一 旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，以能自动启动运行；
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运行部件，不象其他类型的泵因转子、活 塞、齿轮、叶片等部件的磨损而使性能逐步下降；
9、可输送较粘的液体（粘度在1万厘泊以下）；
10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

主要用途

1、泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等；
2、泵吸油漆、颜料、胶水、粘合剂等；
3、泵吸各种瓦、瓷、砖器及陶器釉浆等；
4、泵吸各种磨料、腐蚀剂、清洗油垢等；
5、泵吸各种剧毒、易燃、易发挥液体等；
6、泵吸各种污水、水泥灌浆及灰浆等；
7、泵吸各种强酸、强碱、强腐蚀液体等；
8、作为各种固液分离设备的前级送压装置。

材质

工程塑料　
不锈钢
铸铁　
压铸铝合金　
衬胶

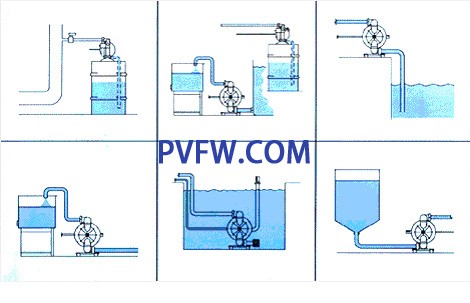

应用范围

给排水类流体　
浆液输送　
污水排放　
干粉粉末输送　
油墨、化工类　
食品类　
高粘度物质

性能参数表

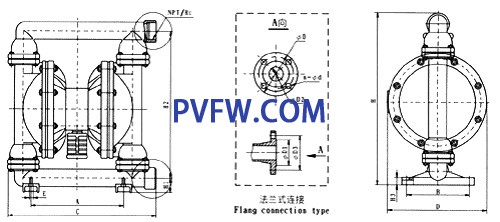

安装尺寸

技术参数

流量Q：0.8-30立方米/小时　　　
扬程H:0-50mm　　　　　　　　　
口径:￠10-100 　　　　　　　　
温度范围下:-20-+150℃ 　　　　
供所压力P:0.2-0.7MPa 　　　　
粘度:1万厘泊以下　

结构示意

安装尺寸
